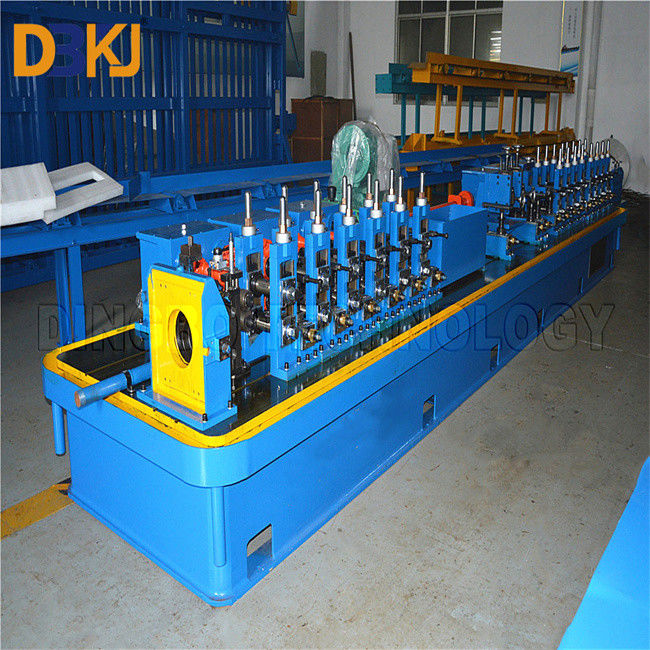

অবস্থা নতুন টিউব মিল উৎপাদন লাইন এবং নতুন নকশা উচ্চ গতির
পণ্যের বর্ণনাঃ
একটি টিউব মিল হল শিল্প যন্ত্রপাতিগুলির একটি গুরুত্বপূর্ণ অংশ যা টিউবুলার পণ্য, বিশেষ করে পাইপ এবং টিউব উত্পাদন এবং উত্পাদন করার জন্য অপরিহার্য।এই বিশেষায়িত যন্ত্রপাতিটি ট্যাব উত্পাদন নামে পরিচিত একটি প্রক্রিয়ার মাধ্যমে ধাতুর একটি সমতল স্ট্রিপ বা কয়েলকে সিলিন্ডার আকৃতিতে গঠনের জন্য দায়ীধাতুর প্রান্তগুলি একসাথে ঝালাই করা হয়, যার ফলে একটি বিরামবিহীন বা ঝালাই টিউব তৈরি হয়। টিউব মিলগুলি এই প্রক্রিয়ায় অত্যাবশ্যক, কারণ তারা আকৃতি, ঝালাই,এবং নলগুলোকে পরিমাপ করা ।.
প্রোফাইল অঙ্কন থেকে নকশা
বৈশিষ্ট্যঃ
আনরোলার:
টিউব উত্পাদন প্রক্রিয়ার প্রাথমিক পদক্ষেপটি হল আনকোলার। এই মেশিনটি টিউব মিলের মধ্যে কাঁচামালের একটি কয়েল, সাধারণত ইস্পাত, আনকোলিং এবং খাওয়ানোর জন্য দায়ী।উপাদানটি সাধারণত একটি সমতল স্ট্রিপ বা কয়েল আকারে থাকে.
স্ট্রিপ এককুলেটর:
কিছু টিউব মিল একটি স্ট্রিপ accumulator ব্যবহার ছাঁচনির্মাণ বিভাগে উপাদান একটি অবিচ্ছিন্ন সরবরাহ নিশ্চিত করতে। এই একটি ধ্রুবক উত্পাদন প্রবাহ বজায় রাখতে সাহায্য করে,এমনকি খাওয়ানোর প্রক্রিয়াতে বিরতি থাকলেও.
গঠন বিভাগঃ
টিউব মিলের গঠনের অংশে রোলার এবং টুলিংয়ের একটি সিরিজ রয়েছে যা ধীরে ধীরে সমতল স্ট্রিপটিকে পছন্দসই টিউবুলার প্রোফাইলে রূপ দেয়।এটি রোল ফর্মিং বা ক্রমাগত নমনের মতো বিভিন্ন প্রক্রিয়াগুলির মাধ্যমে অর্জন করা যেতে পারেস্ট্রিপ এর গঠিত প্রান্ত একটি টিউবুলার আকৃতি তৈরি করতে একসাথে আনা হয়।
ঢালাই বিভাগঃ
ঢালাই বিভাগে, টিউবুলার আকৃতির প্রান্তগুলি ঢালাই প্রক্রিয়ার মাধ্যমে একত্রিত করা হয়। উচ্চ-ফ্রিকোয়েন্সি ইন্ডাকশন ঢালাই, টিআইজি ঢালাই, বা এমআইজি ঢালাইয়ের মতো বিভিন্ন কৌশল,উপাদান টাইপ এবং বেধ মত কারণের উপর নির্ভর করে ব্যবহার করা যেতে পারে.
শীতল বিভাগঃ
ঢালাইয়ের পরে, নতুন গঠিত টিউবটি একটি শীতল বিভাগের মধ্য দিয়ে যায় যা ঢালাইকে শক্ত করে এবং টিউবের তাপমাত্রা হ্রাস করে।
আকারের বিভাগঃ
আকারের অংশটি টিউবটির চূড়ান্ত মাত্রা এবং গোলাকারতা অর্জনের জন্য অতিরিক্ত রোলার বা ডাই ব্যবহার করে। এই পর্যায়ে নিশ্চিত হয় যে টিউবটি প্রয়োজনীয় স্পেসিফিকেশন এবং সহনশীলতা পূরণ করে।
কাটা এবং সমাপ্তিঃ
একবার আকার দেওয়া হলে, টিউবটি একটি কটফ সিজ বা অন্য কাটিয়া যন্ত্রের সাহায্যে পছন্দসই দৈর্ঘ্যে কাটা হয়।গ্রাহকের নির্দিষ্ট চাহিদা পূরণের জন্য সম্পন্ন করা যেতে পারে.
পরীক্ষা ও পরিদর্শনঃ
টিউব উত্পাদন প্রক্রিয়া মান নিয়ন্ত্রণ একটি গুরুত্বপূর্ণ দিক। বিভিন্ন পদ্ধতি, যেমন অতিস্বনক পরীক্ষা বা eddy বর্তমান পরীক্ষা,টিউবগুলির অখণ্ডতা এবং গুণমান নিশ্চিত করতে ব্যবহার করা যেতে পারে.
ওয়ার্কিং ফ্লো
Raw material - Material feeding - Shearing and butt welding - Material storing Accumulator –Feeding- Material flattening - Roll forming - Seam direction guiding - Extruding - High frequency induction welding - Welding burr removing - Water cooling - Pipe sizing –Straightening - Computerized saw cutting - Pipe automatic unloading (Packing) - Checking and collecting
পণ্যের পরামিতি
| কাঁচা ম্যাটরিয়াল |
কার্বন ইস্পাত রোল, গ্যালভানাইজড ইস্পাত রোল, অন্যান্য গরম বা ঠান্ডা ঘূর্ণিত ইস্পাত রোল। |
| |
স্ট্রিপ স্টিলের প্রস্থ |
৫০-২৪০ মিমি |
| |
স্ট্রিপ স্টিলের বেধ |
1 ′′3.0 মিমি |
| পাইপের আকার |
গোলাকার পাইপের বাইরের ব্যাসার্ধ |
Φ19 - Φ76 মিমি |
| |
গোলাকার পাইপের বেধ |
১ ∙ ৩.০ মিমি |
| |
আয়তক্ষেত্রাকার পাইপের আকার |
৩২x৩২ মিমি
৩৮x৩৮ মিমি
৪৪x৪৪ মিমি
52x52 মিমি 63.5x63.5 মিমি
|
| |
আয়তক্ষেত্রাকার পাইপের বেধ |
1.৫-২.৭ মিমি |
| ওয়েল্ডিং পদ্ধতি ইন্ডাকশন ওয়েল্ডারের শক্তি |
উচ্চ ফ্রিকোয়েন্সি ইন্ডাকশন ওয়েল্ডিং, 200Kw |
| উৎপাদন গতি |
20- 100m/min (সীমিত গতি পাইপের আকার এবং বেধের উপর নির্ভর করে) |
| মোটর শক্তি |
ভোল্টেজঃ এসি 380V±10% |
| |
পর্যায়: তৃতীয় পর্যায় |
| |
ফ্রিকোয়েন্সিঃ 50HZ±1.0% |
| নিয়ন্ত্রণ ক্ষমতা |
ভোল্টেজঃ এসি 220V±10% |
| |
পর্যায়ঃ একক পর্যায় |
| |
ফ্রিকোয়েন্সিঃ 50HZ±1.0% |
| মোট ক্ষমতা |
২০০ কেডব্লিউ + ৫.৫ কেডব্লিউ + ১৮.৫ কেডব্লিউ + ১৫ কেডব্লিউ + ৩ কেডব্লিউ = ২৪২ কেডব্লিউ |
ছবি
প্রয়োগ
টিউব মিলের পণ্যগুলি জল সরবরাহ প্রকল্প, পেট্রোকেমিক্যাল শিল্প, রাসায়নিক শিল্প, বৈদ্যুতিক শক্তি শিল্প, কৃষি সেচ এবং নগর নির্মাণে ব্যাপকভাবে ব্যবহৃত হয়।তরল পরিবহনের জন্য, এটি জল সরবরাহ এবং নিষ্কাশন জন্য ব্যবহার করা যেতে পারে; গ্যাস পরিবহন জন্য এটি গ্যাস, বাষ্প, তরল পেট্রোলিয়াম গ্যাস হতে পারে; কাঠামোগত উদ্দেশ্যেঃ পিলিং পাইপ, সেতু; ডক, রাস্তা,বিল্ডিং কাঠামোইত্যাদি।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
1প্রশ্নঃ গ্যারান্টি সময়কাল কত? (24 ঘন্টা অনলাইন)
ক্রেতার ইনস্টলেশন সাইটে সরঞ্জাম সফলভাবে ইনস্টল এবং চালু করার তারিখ থেকে শুরু করে 12 মাসের ওয়ারেন্টি সময়কাল।যে সময়ের মধ্যে গুণগত সমস্যার কারণে ক্ষতিগ্রস্ত সমস্ত অংশ বিনামূল্যে পরিবর্তন করা হবে.
2প্রশ্ন: আপনার কি ইনস্টলেশন এবং কমিশনিং সার্ভিস আছে?
উঃযদি ক্রেতারা আমাদের কারখানায় পরিদর্শন করতে আসে, ইনস্টলেশন এবং অপারেশন প্রশিক্ষণ মুখোমুখি প্রদান করা হয়। যদি না হয়, ম্যানুয়াল এবং ভিডিও ইনস্টল এবং অপারেশন কিভাবে দেখানোর জন্য প্রদান করা হয়।
বিঃযদি ক্রেতা প্রয়োজন হয় আমরা ইনস্টলেশন এবং কমিশনিং এবং প্রশিক্ষণ করতে ক্রেতা সাইটে প্রযুক্তিবিদ পাঠাব।
সিঃ ইনস্টলেশন এবং কমিশনিং খরচঃএকজন প্রকৌশলী ক্রেতার কর্মশালায় ইনস্টলেশন, কমিশন এবং প্রশিক্ষণের জন্য আসবে। ক্রেতার প্রতিদিন ১০০ মার্কিন ডলার এবং ভিসা ফি, বিমানের টিকিট ফি, থাকার ব্যবস্থা এবং খাবার, প্রয়োজনীয় যোগাযোগ,ইত্যাদি.
(সাধারণত, এটি ইনস্টল করতে প্রায় এক সপ্তাহ সময় লাগে)
3প্রশ্ন:তোমার নাম কি?বিক্রির পরসার্ভিস?
আমরা আমাদের গ্রাহকদের জন্য ২৪ ঘন্টা অনলাইন পরিষেবা প্রদান করি।
এবং আমরা পরামর্শ দিতে খুশি এবং প্রয়োজন হলে গ্রাহকদের কর্মশালায় বিদেশে মেশিন বজায় রাখার জন্য দক্ষ প্রযুক্তিবিদদেরও উপলব্ধ।
4প্রশ্ন: আপনার ডেলিভারি সময় কত?
সাধারণত আমরা আমানত প্রাপ্তির পরে 45-70 দিনের মধ্যে উৎপাদন এবং পরীক্ষার শেষ করতে পারেন. স্টক কিছু মেশিন, যে কোন সময় বিতরণ করা যেতে পারে
5প্রশ্ন: আপনি ট্রেডিং কোম্পানি নাকি কারখানা?
আমরা প্রস্তুতকারক, এবং আমরা আমাদের মেশিনটি নিজেরাই রপ্তানি করি।
6প্রশ্ন: আপনি কাস্টমাইজড প্রদানমেশিন?
অবশ্যই, আমরা আপনার প্রয়োজনীয়তা এবং প্রোফাইল অঙ্কন অনুযায়ী মেশিনটি ডিজাইন করতে পারি। আমাদের প্রকৌশলীরা আমাদের বিশ্বব্যাপী ক্লায়েন্টদের সেরা পেশাদার সমাধান দিতে পারে।
7. প্রশ্ন: কিভাবে আপনার কারখানা পরিদর্শন করবেন?
আমরা জিয়াংইন শহরে আছি, জিয়াংসু প্রদেশের, সাংহাইয়ের কাছে।
শানহাই বিমানবন্দরে পৌঁছান, আমরা আপনাকে তুলে নিতে পারি.
পুডং বিমানবন্দর, প্রায় ৩ ঘণ্টা।
এটি হংকিয়াও বিমানবন্দর থেকে ১১০ কিলোমিটার দূরে, প্রায় ২ ঘণ্টা; এটি সাংহাইয়ের কেন্দ্র থেকে ১২৫ কিলোমিটার দূরে, প্রায় আড়াই ঘণ্টা।
এটা খুবই সুবিধাজনক.আপনি যদি টিকিট বুক করে থাকেন তাহলে আমাকে জানান।
যাতে আমি আপনার জন্য একটি হোটেল বুক করতে পারি, আমরা আপনাকে তুলে নেওয়ার জন্য গাড়ি ব্যবস্থা করব।
সাংহাই থেকে ইস্ট উক্সি (উক্সি ডং স্টেশন) পর্যন্ত হাই স্পিড ট্রেনে, অর্ধ ঘন্টা।
8. প্রশ্ন: কিভাবে অর্ডার করবেন?
অনুসন্ধান--- প্রোফাইল অঙ্কন এবং প্রযুক্তিগত স্পেসিফিকেশন এবং মূল্য নিশ্চিত করুন--- পিআই নিশ্চিত করুন--- আমানত বা এল / সি ব্যবস্থা করুন--- উৎপাদন শুরু করুন-- পরিদর্শন করুন--- চালান
9প্রশ্ন: আপনার কি সার্টিফিকেট আছে?
আমাদের সিই এবং আইএসও সার্টিফিকেট রয়েছে।
10. প্রশ্ন:আপনার পেমেন্টের শর্তাবলী কি?
প্রথম পেমেন্টঃ ৪০% টি/টি, দ্বিতীয় পেমেন্টঃ ৬০% টি/টি, বিক্রেতার কর্মশালায় সফল পরিদর্শনের পর এবং সরবরাহের আগে।
11.প্রশ্ন:যদি মেশিনটি নষ্ট হয়ে যায় তাহলে আপনি কি করতে পারেন?
আমাদের ১২ মাসের ওয়ারেন্টি আছে, যদি ভাঙা অংশগুলি মেরামত করা না যায়, তবে আমরা ভাঙা অংশগুলি বিনামূল্যে প্রতিস্থাপনের জন্য নতুন অংশগুলি পাঠাব। কিন্তু যদি ওয়ারেন্টি সময় শেষ হয়ে যায়, তাহলে আপনাকে এক্সপ্রেস ফি দিতে হবে।আমরা আলোচনার মাধ্যমে সমস্যার সমাধান করতে পারি এবং সরঞ্জামগুলির পুরো জীবনকালের জন্য প্রযুক্তিগত সহায়তা প্রদান করতে পারি .
